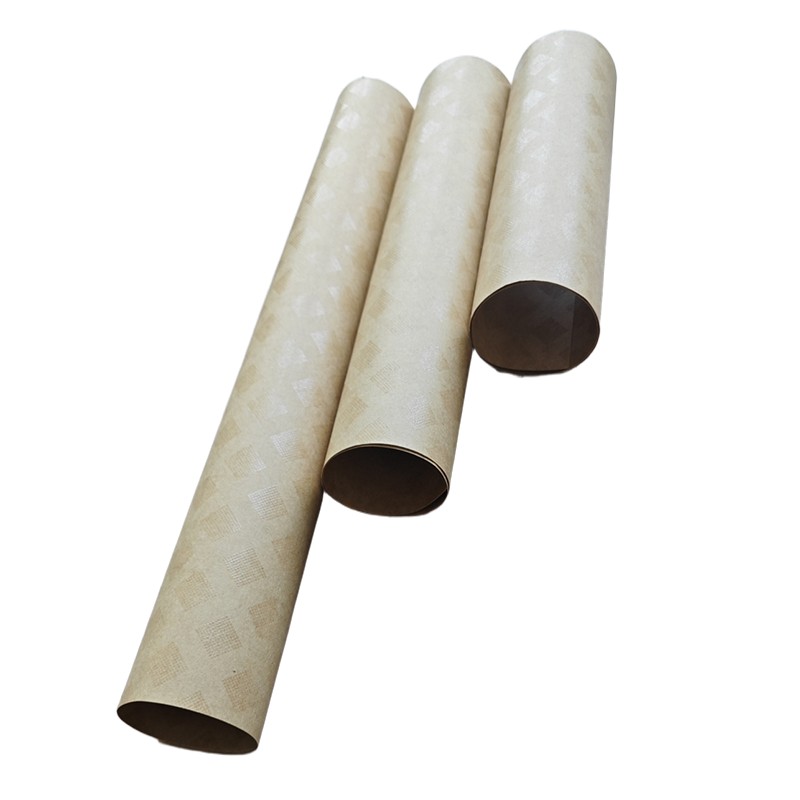

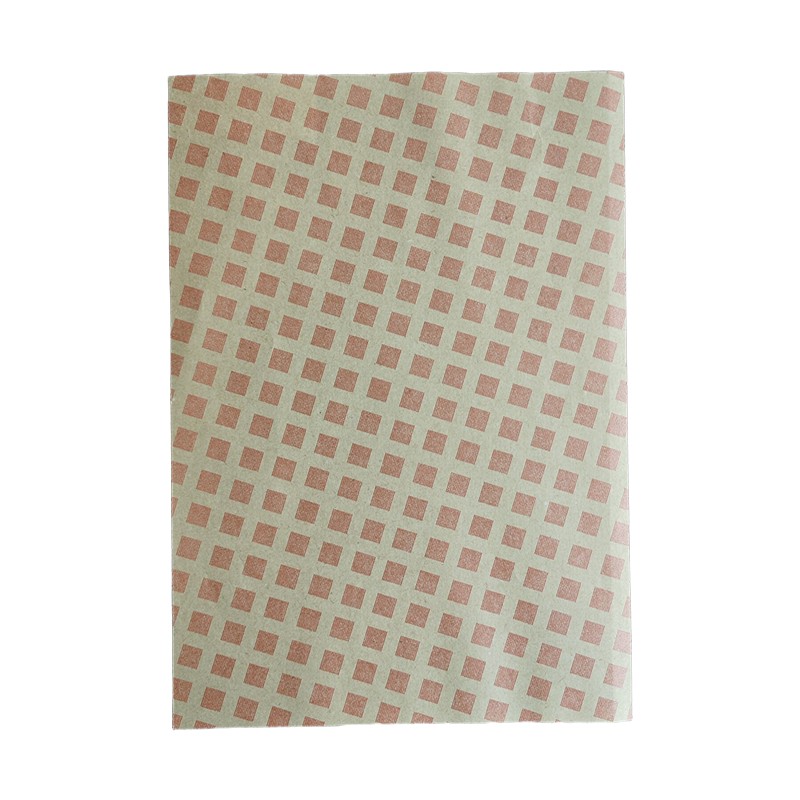

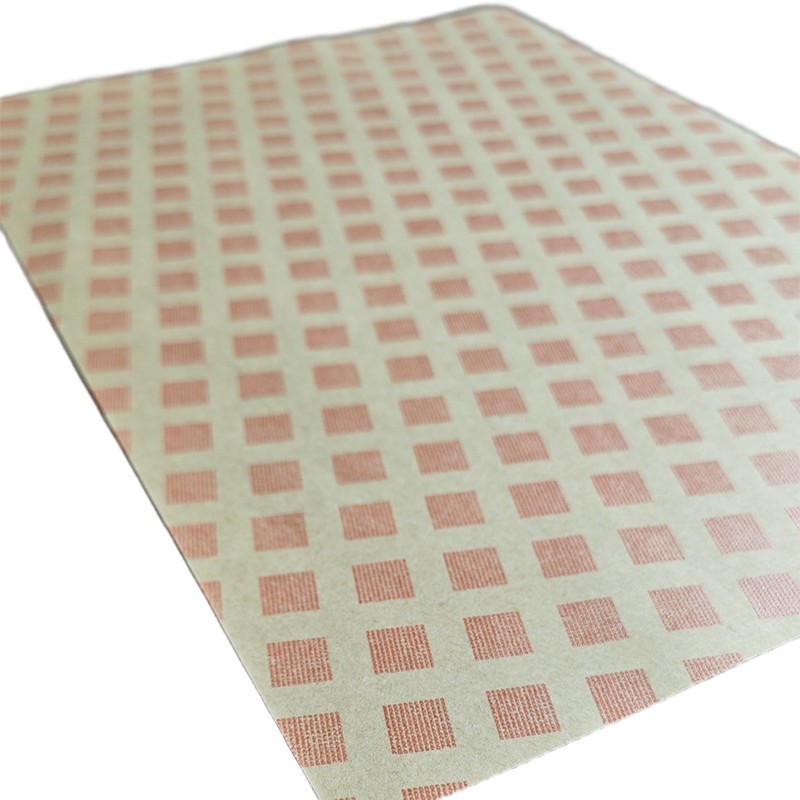

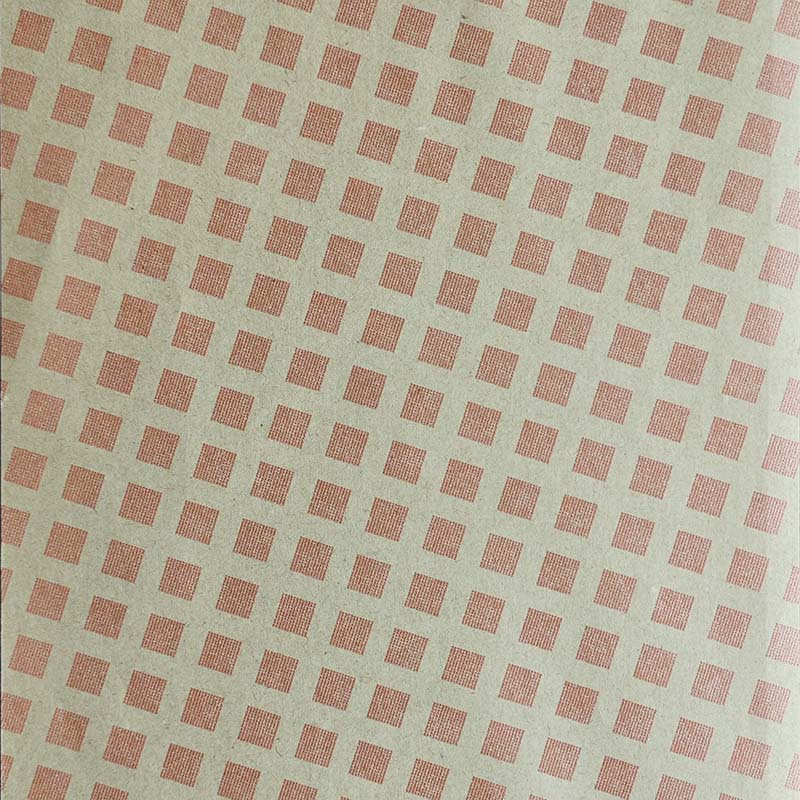

다이아몬드 점선 종이 공급업체인 Hanyao는 고객에게 합리적인 솔루션을 제공합니다. DDP 또는 다이아몬드 패턴 종이(DPP)라고도 알려진 이 제품은 고성능 절연지를 기본 소재로 하고 특수 변성 에폭시 수지로 다이아몬드 모양 패턴으로 코팅한 층간 절연재입니다. 부분적으로 코팅된 다이아몬드 패턴은 건조 공정 중 공기와 습기를 배출하는 데 좋으며 부분 방전을 효과적으로 방지합니다. 가열된 후 에폭시 수지는 녹아서 코일과 도체에 결합되어 변압기 권선의 우수한 기계적 강도를 보장합니다.
| 목 | 단위 | 크기 | |||||||||||
| 공칭 두께 | mm | 0.08 | 0.13 | 0.18 | 0.20 | 0.25 | 0.38 | ||||||
| 두께 및 편차 | mm | ±0.005 | ±0.007 | ±0.010 | ±0.010 | ±0.010 | ±0.015 | ||||||
| 밀도 | g/cm3 | 0.85~1.10 | |||||||||||
| 단면 접착 두께 | μm | 6~12 | |||||||||||
| 수분 | ％ | 4.0~8.0 | |||||||||||
| 재 함량 | ％ | ≤1.0 | |||||||||||
| 물추출 전도도 | 밀리초/분 | ≤10 | |||||||||||
| 수성 추출물의 PH | － | 6.5~8.5 | |||||||||||
| 오일 흡수 | ％ | ≥20 | |||||||||||
| 결합강도 | 정상 | kPa | ≥650 | ||||||||||
| 100℃±2℃ | ≥400 | ||||||||||||
| 인장강도 | MD | N/10mm | ≥60 | ≥110 | ≥160 | ≥180 | ≥230 | ≥350 | |||||
| TD | ≥30 | ≥50 | ≥70 | ≥80 | ≥100 | ≥150 | |||||||
| 연장 | MD | ％ | ≥2.0 | ||||||||||
| TD | ≥4.0 | ||||||||||||
| 인열강도 | MD | 백만 | ≥450 | ≥900 | ≥1350 | ≥1500 | ≥2000 | ≥3000 |
|
||||
| TD | ≥500 | ≥1000 | ≥1500 | ≥1700 | ≥2300 | ≥3500 |
|
||||||
| 전기적 강도 | 공중에서 | KV | ≥0.88 | ≥1.37 | ≥2.00 | ≥2.10 | ≥2.25 | ≥3.4 |
|
||||
| 기름에 | ≥4.40 | ≥7.00 | ≥9.00 | ≥9.80 | ≥11.50 | ≥17.50 |
|
||||||
| 변압기 오일 오염 | － | 무공해（Δtanδ<0.001） | |||||||||||
면책조항: 설명된 성능 수치, 매개변수 및 기능은 특정 테스트 조건에서의 일반적인 값이며 실제 적용에서는 다를 수 있습니다. 이는 모든 조건 하에서 성능에 대한 보증 또는 보증을 구성하지 않습니다. 사용자는 의도된 용도에 대한 제품의 적합성을 확인할 책임이 있습니다.
1.Hanyao 다이아몬드 점선 종이는 100% 황산 펄프로 만들어지며 순도가 높고 기계적 강도가 우수합니다.
2. 사용 과정에서 이 재료는 90℃±5℃에서 3시간 동안 예열한 다음 125℃±5℃에서 6시간 동안 경화하여 접착을 완료해야 합니다.
3. 최대 105℃의 온도를 견딜 수 있습니다.

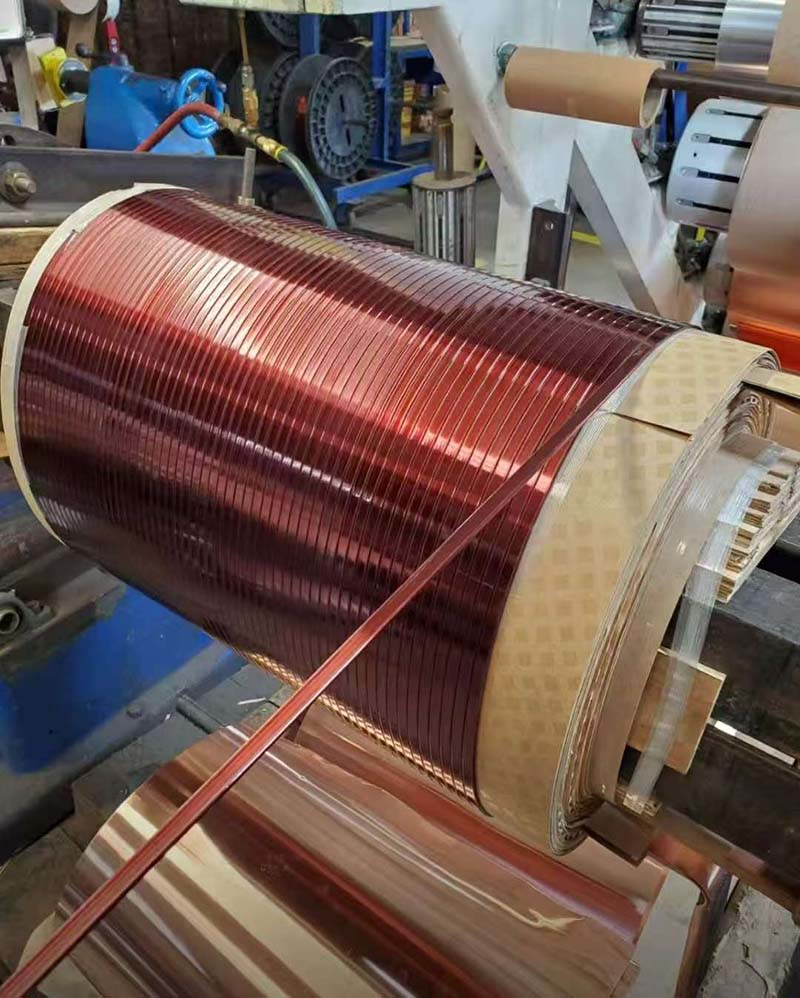

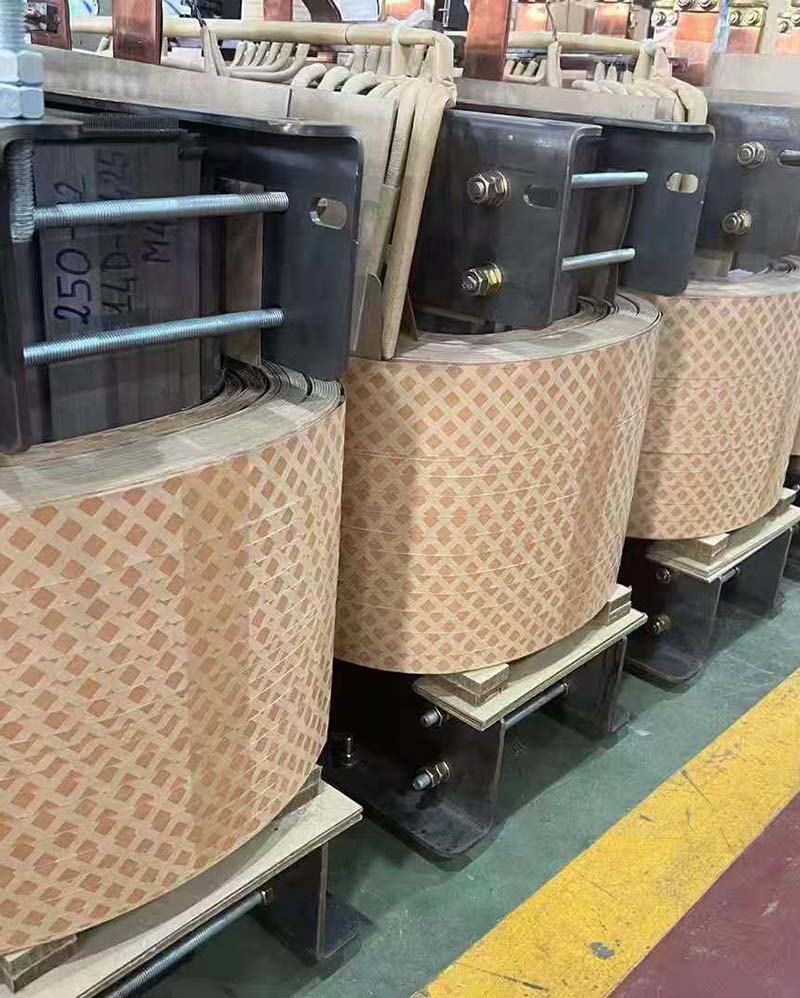

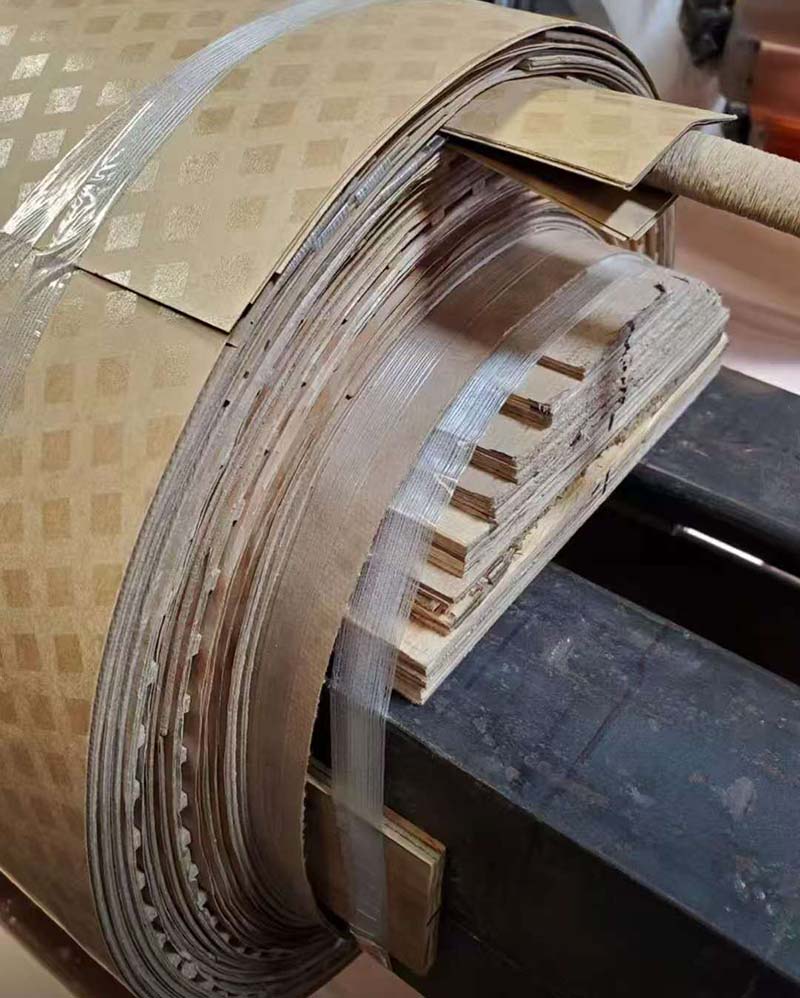

4. 제품은 오일 침지 전력 변압기의 층간 절연 및 층간 절연에 널리 사용됩니다.
