침지 변압기의 구조적 및 작동적 신뢰성은 전적으로 내부 절연 네트워크의 무결성에 달려 있습니다. 고전압 변압기가 지속적인 열 및 전기적 응력 하에서 작동할 때 내부 도체에는 무너지지 않고 구부러질 수 있는 유연한 고유전성 장벽이 필요합니다. 우리는전기 절연 크레이프 종이 튜브, 제조 업체한야오, 현대 고체 단열 시스템의 기본 구성 요소 역할을 합니다. 우리는 원자재 화학, 물리적 굽힘 시 기계적 거동, 변압기 오일과의 화학적 상호작용, 특정 제조 매개변수를 조사하여 변압기 작동 수명을 최대화하는 방법을 보여줍니다.
고전압 전력 변압기는 단락 발생 시 변동하는 전기장, 강렬한 열 주기 및 심각한 기계적 힘을 경험합니다. 활성 코일 권선에서 나오는 내부 리드 와이어와 연결 도체는 터미널 부싱에 도달하기 위해 복잡한 경로를 탐색해야 합니다.
이러한 경로를 따라 견고한 단열재를 사용하면 심각한 작동 취약성이 발생합니다. 견고한 튜브는 기계적 진동으로 인해 균열이 생기거나 조립 중에 뒤틀려 국부적인 절연 실패를 초래하는 경우가 많습니다. 절연층에 틈이 생기면 부분 방전이 발생하여 주변 변압기 오일의 성능이 급격히 저하되고 치명적인 시스템 고장이 발생할 수 있습니다.

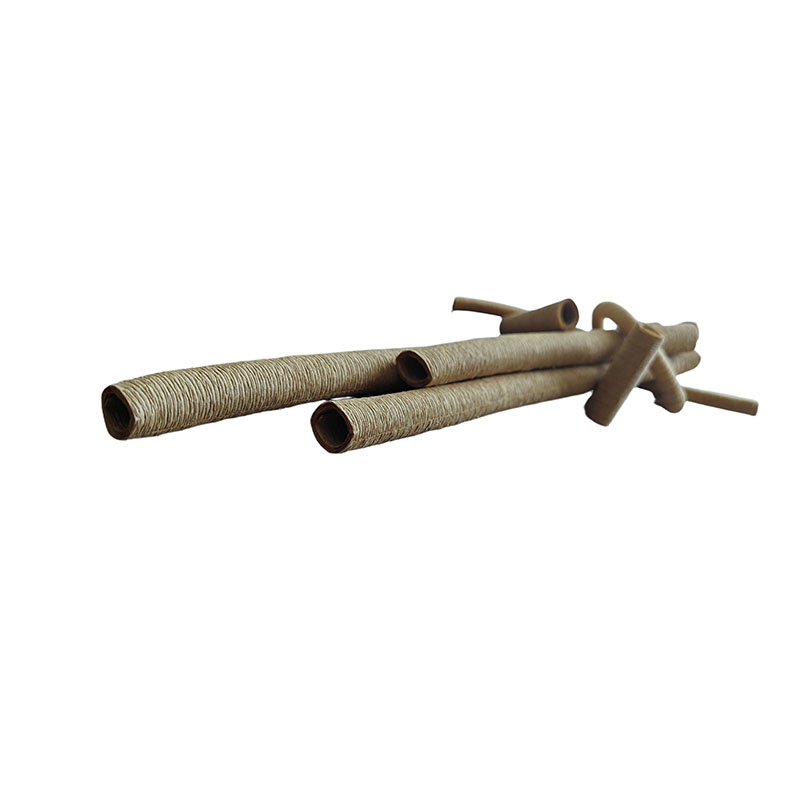

이러한 물리적 문제를 극복하기 위해 변압기 엔지니어는 높은 유연성을 지정합니다.전기 절연 크레이프 종이 튜브에 의해 생산한야오. 이 유연한 구성 요소는 심한 물리적 압력에도 균열이나 꼬임 없이 구부러진 내부 리드선에 완벽하게 맞는 연속적이고 매우 균일한 유전체 장벽을 제공합니다.
장기적인 성과전기 절연 크레이프 종이 튜브원료의 순도에 직접적으로 의존합니다. 종이 구조 내의 화학적 오염이나 잔류 표백제는 뜨거운 변압기 오일에 노출되면 화학적 노화를 가속화합니다.
조기 저하를 방지하기 위해,한야오제조 시설에서는 표백되지 않은 프리미엄 황산 침엽수 펄프 사용을 고집합니다. 이 특정 원료는 길고 조밀한 천연 셀룰로오스 섬유를 유지하여 완성된 종이 튜브에 탁월한 물리적 특성을 부여합니다.
• 높은 인장 강도: 긴 셀룰로오스 섬유는 기계적 부하를 튜브 벽 전체에 균일하게 분산시켜 수동 설치 또는 기계 취급 시 높은 장력을 견딜 수 있습니다.
• 뛰어난 인열 저항성: 표백되지 않은 유기 구조는 변압기 탱크 내에서 높은 유체 전류 또는 이동하는 기계적 힘에 노출될 때 자연스럽게 찢어지거나 갈라지는 것을 방지합니다.
• 화학적 중립성: 표백 화학 물질을 제거하면 종이의 분자 안정성이 보존되어 주변 변압기 오일을 저하시킬 수 있는 유해한 이온이나 산성 화합물을 방출하지 않습니다.
사용의 가장 큰 장점은전기 절연 크레이프 종이 튜브표준 딱딱한 종이나 플라스틱 슬리브 대신 탁월한 유연성을 제공합니다. 이러한 유연성은 기본 절연 종이가 튜브에 감겨지기 전에 미세한 주름과 파도를 도입하는 제어된 크레이핑 공정에서 비롯됩니다.
기술자가 좁은 도체 반경을 따르기 위해 튜브를 구부리면 외부 가장자리의 미세한 크레이프 접힘이 부드럽게 팽창하여 인장 응력을 흡수합니다. 동시에 내부 반경의 접힌 부분이 깔끔하게 압축됩니다. 이러한 동작을 통해 튜브는 끼임이나 벽 파열 없이 완벽하게 둥근 내부 직경을 유지할 수 있으므로 내부 구리 도체가 전체 굽힘을 따라 완전히 절연되고 보호된 상태로 유지됩니다.
고체 셀룰로오스 재료와 액체 유전체 오일이 함께 작용하여 유침 변압기를 절연합니다. 그만큼전기 절연 크레이프 종이 튜브상호작용을 극대화하는 데 핵심적인 역할을 합니다.
마이크로 크레이프 디자인은 평평한 표준 크라프트지 슬리브에 비해 훨씬 더 넓은 표면적을 갖는 종이 튜브를 제공합니다. 변압기 탱크에 담그면 다공성 종이 구조가 유기 스펀지처럼 기능하여 많은 양의 절연유를 흡수하고 유지합니다. 이 기름으로 포화된 종이 어셈블리는 유체의 미량 불순물로 인해 형성된 전도성 경로를 차단하여 재료 노화를 지연시키고 시스템이 높은 전기장 응력을 견딜 수 있도록 해줍니다.
기름으로 포화된 크레이프지는 도체 표면에 직접적으로 많은 양의 기름을 보유하기 때문에 뜨거운 구리 리드선에서 효율적인 열 전달을 촉진합니다. 이러한 냉각 효과는 변압기의 국부적인 작동 온도를 낮추어 피크 부하 기간 동안 클래스 A(105°C) 절연 프레임워크를 열 파손으로부터 보호합니다.
산업용 변압기 제조에서는 절연 부품이 구리 리드선 위에 완벽하게 맞도록 정밀한 치수 규정 준수가 필요합니다. 크기 변화가 작으면 위험한 내부 여유 공간 문제가 발생할 수 있습니다.
아래의 사양 매트릭스는 전체에 걸쳐 유지되는 표준 엔지니어링 공차를 자세히 설명합니다.한야오생산 라인.
| 구조적 매개변수 | 보정된 치수 측정항목 | 기술적 허용 기준 |
| 내경(ID) | 4mm ~ 68mm 범위 | ± 0.5 mm의 정밀도 변화 |
| 벽 두께(T) | 1mm에서 6mm까지 구성 가능 | 균일 레이어 적용 기준 |
| 외경(OD) | ID + 2T로 계산됨 | 맞춤형 구성에 비례 |
| 표준 길이 | 1000mm ~ 1500mm 섹션 | 길이 편차 허용치 20mm |
| 유전 강도(T = 1) | 최소 15Kv에서 검증됨 | 엄격한 오일 침수 테스트를 거쳤습니다. |
| 유전 강도(T = 1.5) | 최소 20Kv에서 검증됨 | 엄격한 오일 침수 테스트를 거쳤습니다. |
| 유전 강도(≥ 2) | 최소 35Kv에서 검증됨 | 엄격한 오일 침수 테스트를 거쳤습니다. |
| 열 내구성 등급 | 클래스 A(105°C)까지 인증됨 | 장기 운영 성과 |
| 기본 재료 소스 | 표백되지 않은 황산 침엽수 펄프 | 원료 순도 추적 |
수십 년 동안 문제 없는 장비 작동을 보장해야 하는 글로벌 변압기 제조업체에게는 신뢰할 수 있는 절연 부품을 소싱하는 것이 필수적입니다.
제조된 모든 단열재 배치한야오엄격한 품질 테스트를 거칩니다. 글로벌 고객의 요청에 따라 당사의 재료는 검증을 위해 독립적인 제3자 연구소 CEMT에 정기적으로 제출됩니다. 이 테스트에서는 절연 강도, 오일 호환성 및 열 안정성을 검증하여 엄격한 국제 성능 표준을 준수합니다.
쑤저우시에 위치한 당사의 생산 시설은 상하이 항에서 단 100km 떨어져 있습니다. 이러한 전략적 지리적 위치 덕분에 국제 구매자에게 신속한 배송과 안정적인 배송 일정이 가능해졌습니다. 장거리 해상 운송 중 민감한 셀룰로오스 제품을 보호하기 위해 모든 주문은 견고한 방진 판지 상자에 안전하게 포장되어 완전히 건조된 상태로 제조 준비가 완료되도록 보장합니다.
예. 당사의 생산 시설에는 자동화된 슬리팅 및 와인딩 기계가 장착되어 있어 일반 크기의 재료를 고객의 특정 변압기 설계 요구 사항에 맞는 맞춤형 내경 및 벽 두께로 가공할 수 있습니다.
셀룰로오스 소재는 자연적으로 수분을 흡수하므로 전체적인 유전 강도가 저하됩니다. 최적의 성능을 보장하려면 절연 코어 어셈블리는 변압기를 채우고 밀봉하기 전에 표준 진공 건조 및 오일 함침 주기를 거쳐야 합니다.
당사는 광범위한 단열재를 제공하므로 다이아몬드 점선 종이, 사전 압축 합판, 단열 크라프트지, 폴리에스터 필름, 폴리이미드 필름 및 NMN, NHN 및 AMA와 같은 다층 유연성 라미네이트를 단일 통합 배송으로 소싱할 수 있습니다.
안정적인 내부 절연은 고전압 유침 변압기의 장기간 안전한 작동을 보장하는 핵심입니다. 견고한 절연 슬리브는 장비 조립 및 장기간 작동 중에 쉽게 절연 파괴를 일으킬 수 있습니다.한야오 전기 절연 크레이프 종이 튜브탁월한 유연성, 안정적인 유전 특성 및 우수한 오일 호환성으로 굽힘 절연 문제를 완벽하게 해결합니다.
전문적인 단열재 제조 경험을 바탕으로,한야오전체 크기 맞춤화, 엄격한 치수 공차 제어 및 타사 품질 테스트를 지원합니다. 모든 제품은 국제 변압기 산업 표준과 일치하며 우수한 지리적 물류 이점을 바탕으로 빠른 글로벌 배송 서비스를 제공합니다. 고품질 구매를 위해전기 절연 크레이프 종이 튜브전문적인 전기 절연 솔루션 지원을 받으십시오.저희에게 연락주세요이제 무료 재료 샘플과 정확한 맞춤형 견적을 받아보세요.
