모터가 고장 나면 근본 원인은 구리나 강철이 아닌 열, 진동, 충격에 조용히 포기한 절연 시스템인 경우가 많습니다. 습기, 전기적 스트레스 또는 화학적 노출. 이 기사에서는 방법을 설명합니다.모터의 전기 절연 재료완전한 사람으로 일하다 시스템(단일 시트나 테이프가 아님), 구매자와 유지 관리 팀이 직면하는 문제점, 가동 중지 시간을 줄이는 재료를 선택하는 방법, 보증 위험 및 예측할 수 없는 재작업. 또한 실용적인 선택 체크리스트, 일반적인 단열재 비교표, 일반적인 "무엇이 잘못되었나요?"를 다루는 FAQ입니다. 시나리오.
모터의 전기 절연 재료전류가 잘못된 경로를 취하는 것을 방지하는 모든 비전도성 구성 요소가 포함되어 있습니다. 이는 슬롯 라이너 및 페이즈 페이퍼와 같은 눈에 보이는 부품뿐만 아니라 테이프, 슬리브, 웨지, 바인딩 코드, 바니시, 함침 등을 의미합니다. 모터의 전체 수명 동안 권선을 보호하는 수지 및 복합재.
가장 큰 오해는 단열재를 단일 제품으로 취급하는 것입니다. 실제로 모터의 절연성능은조정 시스템:
자재를 구매하거나 모터를 제작하거나 유지 관리를 관리하는 경우 아마도 다음 중 하나 이상에 직면했을 것입니다.
실제적인 이해모터의 전기 절연 재료실제 실패 동인을 타겟팅하는 데 도움이 됩니다. 따라서 데이터시트에만 괜찮아 보이는 곳에만 투자하는 것이 아니라 가동 중지 시간을 방지하는 데 비용을 지출하게 됩니다.
모터 권선을 각각 다른 응력 유형을 갖는 3개의 보호 층으로 생각하십시오.
재료 선택은 응력 프로필과 일치해야 합니다. 예를 들어, 습한 환경의 모터에는 강력한 습기 저항이 필요할 수 있으며 VFD 구동 모터는 방전 저항과 견고한 회전 절연을 우선시할 수 있습니다.
다음은 자료를 사용 사례와 일치시키는 데 도움이 되는 실제 비교표입니다. 최선의 선택은 전압 등급, 온도 등급, 듀티 사이클 및 환경.
| 재료 유형 | 전형적인 형태 | 강점 | 주의사항 | 일반적인 모터 애플리케이션 |
|---|---|---|---|---|
| 폴리에스테르 필름 복합재 | 필름, 라미네이트, 연질 시트 | 전기적 강도가 우수하고 두께가 안정적이며 가공이 용이함 | 거칠게 다루면 가장자리가 손상됩니다. 온도 제한은 복합재 설계에 따라 다릅니다. | 슬롯 라이너, 상 분리기, 층간 절연체 |
| 아라미드 종이 복합재 | 종이, 라미네이트 | 높은 내열성, 우수한 기계적 성능 | 비용은 더 높을 수 있습니다. 최고의 접착/함침을 위해 깨끗한 가공이 필요합니다. | 고온 모터, 고강도 애플리케이션, 까다로운 환경 |

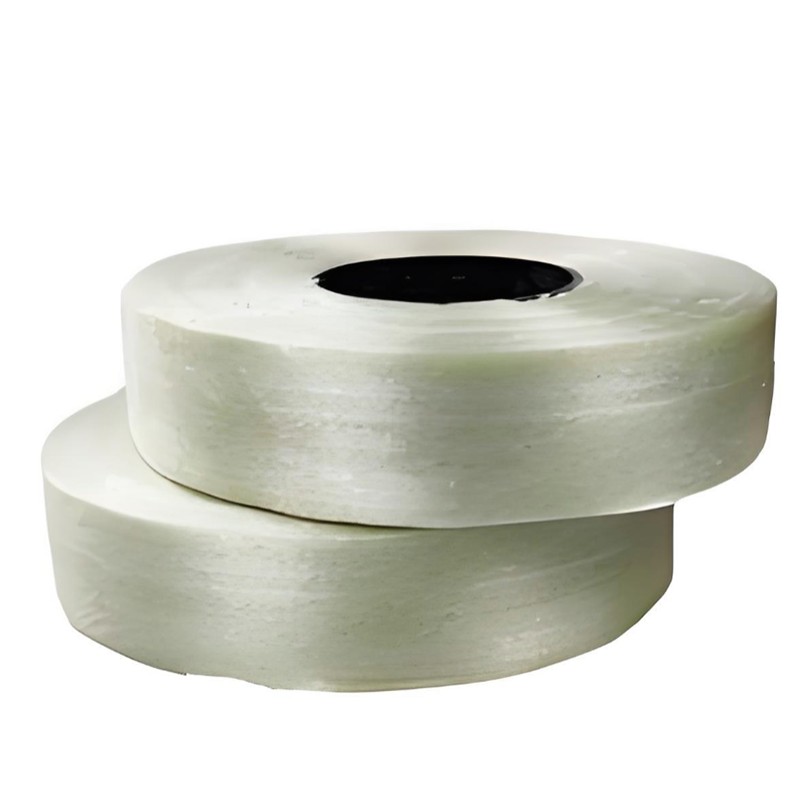

| 유리섬유(수지 함유) | 슬리빙, 테이프, 천 | 내열성 및 기계적 강화성이 우수함 | 연마성이 있을 수 있습니다. 적절한 레진/바니시 페어링이 필요합니다. | 리드선 슬리빙, 엔드 와인딩 강화, 바인딩 |
| 운모 기반 단열재 | 테이프, 시트, 복합재 | 뛰어난 고전압 성능 및 방전 저항 | 처리 복잡성; 두께 및 함침관리사항 | 중/고압 코일, 중요한 절연 구역 |
| 함침 바니시/수지 | 딥 앤 베이크 바니시, VPI 수지 | 권선 잠금, 절연 내력 향상, 습기 경로 차단 | 공정에 민감함: 점도, 경화 프로필 및 청결도가 결정적입니다. | 고정자함침, 권선안정화, 습기보호 |

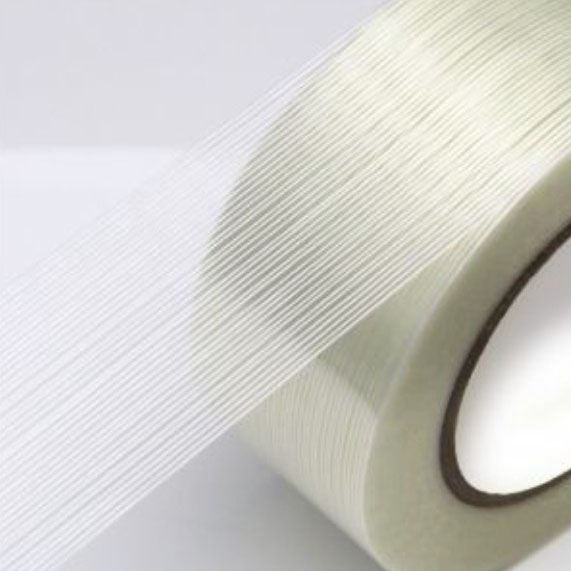

| 탄성/특수 테이프 | 절연테이프, 결속테이프 | 빠른 적용, 우수한 순응성, 목표 강화 | 열에 의한 접착제 노화; 바니시와의 호환성이 중요합니다 | 리드 출구, 코일 밴딩, 마모 방지 |
신뢰할 수 있는 단열 설계는 종종 여러 재료를 결합합니다. 예를 들어, 견고한 슬롯 라이너는 위상 용지와 짝을 이룰 수 있습니다. 납 출구의 유리 섬유 슬리빙을 사용한 다음 적절하게 경화된 바니시로 강화합니다. 이것이 바로 이유이다모터의 전기 절연 재료통합 패키지로 평가되어야 합니다.
새 모터를 설계하든 수리 시 절연체를 교체하든 실제로 사용할 수 있는 선택 작업 흐름은 다음과 같습니다.
실용적인 팁:인버터 구동 모터를 구동하는 경우 회전 간 견고성과 방전 저항에 특히 주의하십시오. 모터가 통과할 수 있음 기본 내전압 테스트를 수행하고 전압 상승 시간과 반복적인 스파이크가 약점을 공격하는 경우 여전히 빠르게 저하됩니다.
또한 많은 구매자는 안정적이고 반복 가능한 공급망을 원합니다. 전문 제조업체와 협력하면 변동성을 줄일 수 있습니다.소주한야오신재료유한회사필요할 때 도움이 될 수 있는 모터 시스템에 사용되는 절연 재료에 중점을 둡니다. 일관된 두께 제어, 안정적인 가공 동작, 다양한 모터 듀티 프로파일에 맞는 재료 옵션.
강력한 수신 검사 프로그램은 나중에 두통을 예방합니다. 애플리케이션에 따라 다음 사항을 확인하세요.모터의 전기 절연 재료:
배치별로 변형이 나타나는 경우 단순히 재료를 비난하지 마십시오. 보관조건(습도, 온도), 취급 확인 가장자리 손상, 바니시 점도 및 경화 프로필이 시간이 지남에 따라 표류하는지 여부. 절연 성능은 공정에 매우 민감합니다.
절연 실패는 현장에서 종종 이상하게 보이지만 일반적으로 몇 가지 반복 가능한 패턴으로 추적됩니다.
한 가지만 고치면:공극과 약점을 줄입니다. 많은 전기적 고장은 작은 공극, 날카로운 모서리 또는 제대로 접착되지 않은 층에서 시작됩니다. 더 나은 함침 제어와 엄격한 조립 방식을 통해 신뢰성이 크게 향상되는 경우가 많습니다.
구매하려면모터의 전기 절연 재료놀라움을 줄이려면 공급업체를 비교하거나 새 자재를 승인할 때 이 체크리스트를 사용하세요.
목표는 간단합니다. 단열재는 구매 가격뿐만 아니라 총 소유 비용도 줄여야 합니다. 단열재를 시스템으로 취급할 때, "오늘은 싸고 내일은 비싸다"는 결정을 내리는 일이 줄어들 것입니다.
환경, 기계적 스트레스, 제조 공정을 무시하면서 단일 매개변수(예: 온도 등급)를 기준으로 선택합니다. 재료는 "고온"이지만 습기, 진동 마모 또는 열악한 수지 호환성으로 인해 조기에 파손될 수 있습니다.
공장 테스트를 통해 즉각적인 절연 강도를 검증하는 경우가 많지만 현장 오류는 열 순환, 열 순환, 오염, 습기 침투 및 와인딩 동작. 이러한 문제는 절연 마진이 무너질 때까지 누적됩니다.
종종 그렇습니다. 빠른 전압 상승 시간과 반복적인 스파이크는 턴간 절연에 스트레스를 주고 방전 관련 손상을 가속화할 수 있습니다. 약점을 강화하고 함침 품질을 개선하는 것이 특히 중요합니다.
가장자리 보호 및 인성에 중점을 둡니다. 더 나은 인열 저항성을 갖춘 라이너를 선택하고, 절단 도구 및 버를 제어하고, 슬롯 가장자리를 확인합니다. 또한 손상을 초래하는 "삽입하기에는 너무 빡빡한" 상황을 피하기 위해 두께 균일성을 확인하십시오.
일반적인 공차 범위, 배치 추적성 관행 및 공정 호환성(절단, 성형, 함침, 경화)에 대한 지침을 요청하세요. 전체 모터 절연 시스템을 이해하고 있는 공급업체는 숨겨진 고장 모드를 방지하는 데 도움을 줄 수 있습니다.
모터는 열, 진동, 전기 서지 및 지저분한 환경으로 인해 절연이 실패할 정도로 힘든 삶을 살고 있습니다. 좋은 소식은 절연 문제는 무작위로 발생하는 경우가 거의 없습니다. 시스템적인 접근 방식으로 모터의 전기 절연 재료, 당신은 개선할 수 있습니다 신뢰성을 높이고, 재작업을 줄이고, 생산 로트와 수리 주기 전반에 걸쳐 품질을 안정화합니다.
귀하의 모터 유형 및 작동 조건에 맞는 실용적인 절연 패키지를 선택하는 데 도움이 필요하신 경우, 저희에게 연락주세요전압 레벨을 논의하기 위해, 환경, 열 대상, 프로세스 방법 등을 통해 "작동해야 함"에서 "계속 작동함"으로 이동할 수 있습니다.
