오일형 변압기에 고장이 나면 헤드라인 원인은 과열, 절연 파괴 또는 갑작스러운 트립과 같이 간단하게 들릴 수 있습니다. 실제로 견고한 절연은 종종 배후에 있는 "조용한 승수"입니다. 절연 강도, 열 노화, 단락 힘 하에서의 기계적 안정성 및 오일 시스템이 수년 동안 깨끗하고 건조한 상태를 얼마나 잘 유지하는지.
이 기사에서는 무엇을 분석하고 있습니까?오일형 변압기의 전기 절연재실제로 구매자와 엔지니어가 가장 일반적으로 화상을 입는 경우(문자 그대로 및 재정적으로), 제조, 운송, 건조, 오일 함침 및 장기 작동. 또한 조달 준비 체크리스트, 비교표, 문제 해결 방법도 제공됩니다. 증상을 물질적 수준의 원인과 연결하는 데 도움이 되는 섹션입니다.
문제점 1: "같은 이름, 다른 성능."
두 가지 재료는 유사하게 라벨링될 수 있지만(예: "프레스보드") 밀도 균일성, 불순물 수준, 수분 함량 및 압축 강도. 이러한 차이는 나중에 불균일한 오일 함침, 국지적 핫스팟 또는 날카로운 모서리 부분 방전.
문제점 2: "수입 검사를 통과했지만 조립에는 실패했습니다."
견고한 절연체는 취급에 민감합니다. 깨끗한 보드가 먼지가 많은 장비에 절단되면 오염원이 될 수 있습니다. 습한 공기에 보관하거나, 특히 건조 및 진공 오일 공정 전에 기본적인 청결도 관리 없이 만진 경우.
문제점 3: "열 마진이 소진되었습니다."
절연 시스템이 필수품으로 취급되면 변압기가 열 헤드룸을 잃을 수 있습니다. 셀룰로오스 기반 단열재 나이가 들면서 품질 저하를 되돌리기가 어렵습니다. 그 결과 기대 수명이 단축되고 과부하 상태에서 위험이 높아집니다.
문제점 4: "현장 조건이 실험실과 일치하지 않습니다."
수분 제어, 오일 청결도 및 유지 관리 루틴이 약하면 잘 설계된 단열 시스템이라도 어려움을 겪을 수 있습니다. 오일 오염 및 수분 유입은 절연 강도를 감소시키고 액체 및 고체 절연체의 노화를 가속화합니다.
현실 확인:대부분의 절연 실패는 단 하나의 극적인 결함으로 인해 발생하지 않습니다. 작은 타협으로 인해 발생합니다. 누적—재료 선택 + 절단 품질 + 습기 + 불완전한 건조 + 오염 + 작동 스트레스. 스택업을 조기에 막는 것이 목표이다.
유침 변압기에서는 액체 절연체(오일)와 고체 절연체(종이/보드/복합재)가 함께 작동하도록 설계되었습니다. 냉각을 위해 오일이 흐르고 공극을 채웁니다. 견고한 절연체는 안정적인 간격, 기계적 강도 및 제어된 유전체 경로를 제공합니다. 잘 수행되면 시스템은 수십 년 동안 권선의 기하학적 구조를 안정적으로 유지하면서 전기적 스트레스와 열에 저항합니다.
당신이 지정해야 할 네 가지 직업
각 재료군을 변압기 "구역"에 연결하면 대부분의 구매 결정이 더 쉬워집니다. 아래는 선택할 때 사용할 수 있는 실용적인 지도입니다.오일형 변압기의 전기 절연재.
셀룰로오스 기반 논문
셀룰로오스 합판 및 변압기판
열적으로 업그레이드된 셀룰로오스
고온 복합재
이것을 결정 지름길로 사용하십시오. 설계 계산을 대체하지는 않지만 명백한 불일치를 방지하는 데 도움이 됩니다. 선택할 때오일형 변압기의 전기 절연재.
| 재료군 | 일반적인 변압기 사용 | 강점 | 주의사항 |
|---|---|---|---|
| 크라프트지 | 층간 및 납 절연, 일반 권선 용도 | 우수한 오일 함침, 비용 효율성, 입증된 성능 | 수분 민감성, 열과 오염으로 인해 노화가 가속화됩니다. |
| 크레이프지 | 납 포장, 유연성이 요구되는 형상 | 순응성, 복잡한 형상에 적합, 오일 함침 후 안정성 | 깨끗한 취급이 필요합니다. 주름과 잔해는 국소적인 스트레스 포인트를 생성할 수 있습니다. |

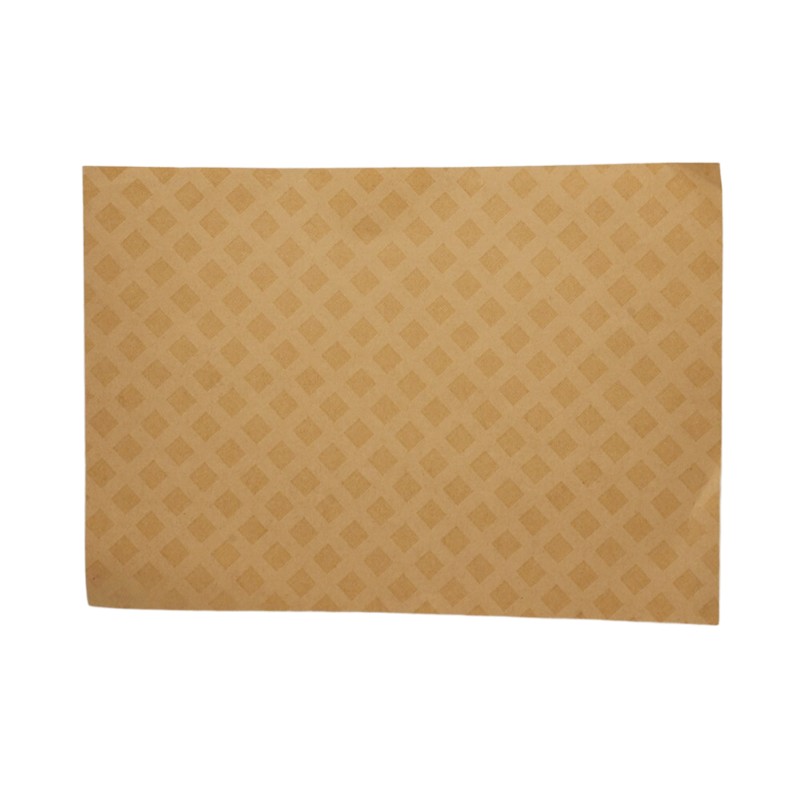

| 다이아몬드 점선 종이 | 접착/잠금이 도움이 되는 턴-투-턴(turn-to-turn) 또는 레이어 절연 | 권선 안정성 향상, 일관된 간격 지원 | 프로세스 규율 문제; 부적절한 건조 또는 오염으로 인해 이점이 감소함 |

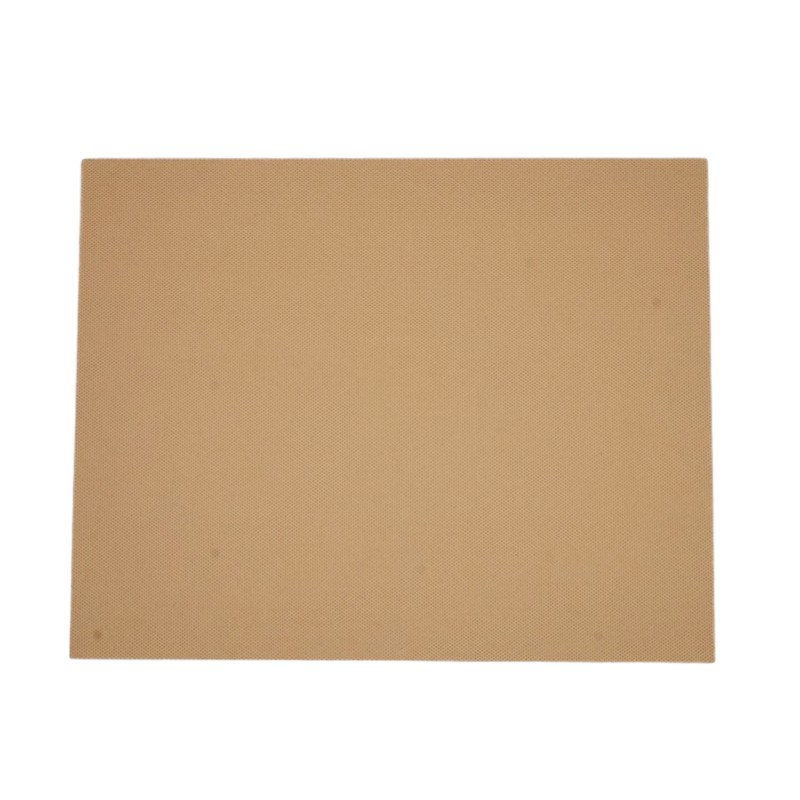

| 사전 압축된 합판 | 배리어, 스페이서, 단열재 부품, 지지 블록 | 기계적 안정성, 중요한 간격 유지에 도움 | 밀도 균일성과 수분 조절이 필수적입니다. |
| 열적으로 업그레이드된 셀룰로오스 | 더 높은 감열 마진 용지 적용 | 표준 셀룰로오스 옵션에 비해 열 노화에 대한 저항력이 더 뛰어납니다. | 여전히 엄격한 수분 관리와 깨끗한 오일 처리가 필요합니다. |
| 아라미드 기반 소재 | 더 높은 열 안정성이 필요한 더 뜨거운 구역 또는 설계 | 더 높은 온도 내성, 까다로운 설계에 적합 | 비용, 설계 호환성, 공정 설정 등을 검증해야 합니다. |
| 유리섬유 수지 적층판 | 특정 변압기 아키텍처의 구조적 절연 부품 | 강한 기계적 성질, 우수한 치수 안정성 | 가장자리 마감 및 청결도가 중요합니다. 오일 호환성 및 적용 한계 확인 |
내전을 시작하지 않고도 조달팀과 조립팀에 전달할 수 있는 워크플로우는 다음과 같습니다. 코일을 재작업하거나 최종 테스트에서 부분 방전을 쫓기 전에 올바른 질문을 조기에 강제합니다.
1단계 일반 언어로 작동 응력을 정의합니다.
2단계 응력을 재료 요구사항으로 변환
3단계 "유사한" 대체를 방지하는 조달 사양 작성
구매자 팁:공급업체가 건조 및 오일 함침 중에 재료가 어떻게 반응하는지 설명할 수 없는 경우 단열재를 구매하는 것이 아니라 불확실성을 구매하는 것입니다.
우수하게 구매하실 수 있습니다오일형 변압기의 전기 절연재여전히 약한 성능으로 끝나게 됩니다. 일반 포장지나 일반 보드처럼 취급하는 경우. 이러한 규칙은 간단하고 저렴하지만 비용이 많이 드는 실패를 방지합니다.
창고 및 포장
절단 및 가공
건조 및 오일함침 사고방식
건조단계는 단순히 '수분을 빼내는 것'이 아닙니다. 이는 오일을 균일하게 수용하고 공극을 피할 수 있는 견고한 단열재를 만드는 것입니다. 공극은 부분 방전이 살기를 좋아하는 곳입니다. 프로세스가 급하게 진행되면 변압기가 초기 테스트를 통과한 후 성능이 저하될 수 있습니다. 더 빠른 서비스.
"품질 증거"가 어떤 것인지에 맞춰 조정하면 공급업체 관계가 훨씬 더 원활해집니다. 모호한 약속 대신 반복성을 뒷받침하는 문서를 요청하세요.
성형 부품이나 맞춤형 절단 단열 부품을 소싱하는 경우 다음 두 가지 질문을 추가하세요. (1) 가공 중 먼지는 어떻게 관리됩니까? (2) 전기적 스트레스 집중을 줄이기 위해 모서리는 어떻게 마감됩니까?
문제가 발생하면 시간이 빠르게 사라집니다. 생산 일정이 늦어지고 고객 배송 날짜가 바뀌며 모두가 작업을 시작합니다. 변압기를 마지막으로 만진 사람을 비난합니다. 이 섹션은 단열재에 기여할 가능성이 있는 요인을 빠르게 좁히는 데 도움이 됩니다.
일반적인 증상 및 물질적 수준의 의심
오일형 변압기 구축에 대한 다양한 절연 요구 사항을 지원할 수 있는 단일 공급업체를 원하는 경우 제조업체는 검증 작업량을 줄이고 프로젝트 전반에 걸쳐 일관성을 향상시킬 수 있습니다.소주한야오신재료유한회사 생산과 함께 오일형 변압기 애플리케이션에 일반적으로 사용되는 고체 절연 품목을 포괄하는 포트폴리오를 제공합니다. 구매자가 배치마다 자재 성능을 일관되게 유지하는 데 도움이 되는 테스트 지원.
그게 가장 중요할 때
교환 가능한 상품 재료로 취급합니다. 밀도, 수분, 청정도, 가공 품질의 작은 차이 오일 함침 후 공극, 날카로운 응력 지점 및 노화 가속화가 발생할 수 있습니다.
항상 그런 것은 아닙니다. 많은 신뢰성 문제는 열 등급뿐만 아니라 수분 제어, 오염 및 공정 규율로 인해 발생합니다. 더 높은 열 안정성은 설계 핫스팟이나 로딩 프로필이 요구할 때 도움이 되지만 강력한 공정 제어와 결합되어야 합니다.
수분은 절연 내력을 감소시키고 고체 절연체의 노화를 가속화합니다. 또한 부분 방전의 위험도 증가합니다. 특히 건조 및 함침이 최적화되지 않은 경우 불리한 전기 조건을 지원합니다.
두께 검사, 시각적 결함 검사, 포장 무결성 및 배치 문서 검토부터 시작하십시오. 가장 중요한 것은, 보관 조건과 재료가 도착하기 전에 노출된 기간을 확인하십시오. 단순한 규율은 많은 문제를 조기에 포착합니다.
가장자리 마무리 제어, 가공 청결 유지, 먼지 제거, 날카로운 모서리 방지, 건조 및 오일 함침이 완료되었는지 확인 빈틈을 철저히 방지합니다. PD 예방은 하나의 기적적인 소재라기보다는 일관된 실행에 관한 것입니다.
최고의 변압기는 운에 의존하지 않고 설계의 전기적, 열적, 기계적 요구 사항에 맞는 재료에 의존합니다. 그리고 해당 재료를 깨끗하고 건조하며 올바르게 함침된 상태로 유지하는 프로세스에 대해 설명합니다. 당신이 선택할 때오일형 변압기의 전기 절연재실패 방지 사고방식을 통해 재작업을 줄이고 테스트 수율을 보호하며 현장의 장기적인 신뢰성을 향상시킬 수 있습니다.
오일형 변압기 프로젝트를 위해 절연지, 합판 또는 성형 절연 부품을 선택하고 원하는 경우 실용적인 지원(일반적이지 않음),저희에게 연락주세요귀하의 전압 등급, 주요 치수 및 애플리케이션 노트를 통해 우리는 다음을 수행할 수 있습니다. 귀하의 건축 및 공급 요구 사항에 적합한 단열 시스템을 맞추는 데 도움이 됩니다.
