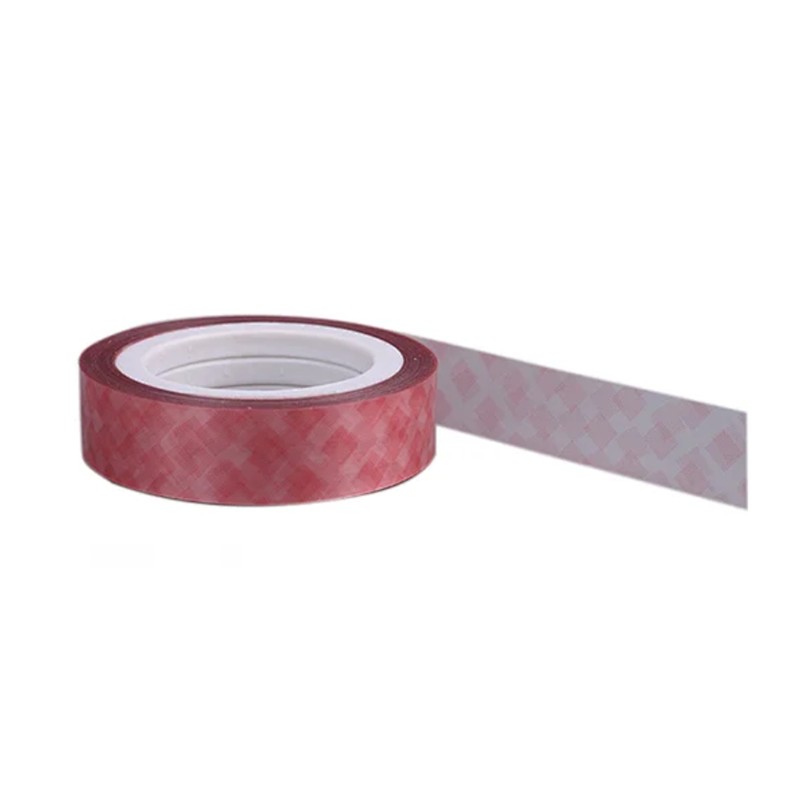

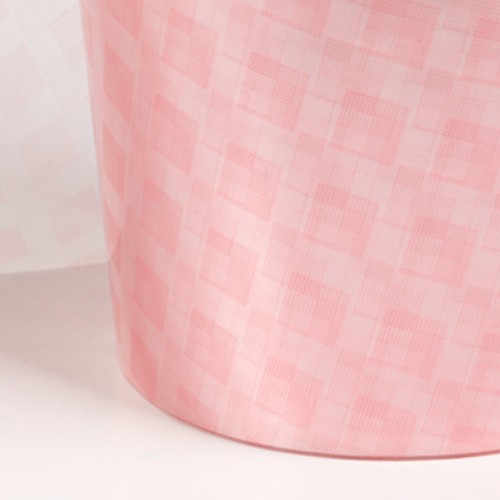

중국산 한야오 다이아몬드 도트 폴리에스테르 필름은 변성 특수 에폭시 절연수지를 전기 폴리에스테르 필름에 다이아몬드 패턴으로 코팅한 뒤 반경화 단계까지 소성해 만든 단열재이다. 단면 다이아몬드 무늬 폴리에스테르 필름 제품은 일반적으로 건조되어 완전히 경화되지 않아 잠재 경화 특성을 나타냅니다. 접착수지층이 고르게 분포되어 있지 않고 균일한 다이아몬드 패턴의 도트 패턴으로 분포되어 있습니다.
코팅되지 않은 틈은 적용 시 채널 역할을 하여 절연재 사이의 공기 순환 및 방열에 매우 유리하며, 액체 또는 가스 절연재의 침투를 용이하게 하여 코로나 손상 및 국부적인 전류 손상을 최소화합니다. 다이아몬드 패턴의 접착 수지를 적용하면 코일 건조 과정 중 특정 온도 및 시간에서 용융 경화되어 접착 효과를 나타냅니다.
온도가 올라가고 시간이 계속되면 다시 경화됩니다. 이는 고정된 권선 장치에 인접한 권선 레이어 사이의 안정적인 결합을 보장합니다. 변성 에폭시 수지의 접착 강도는 단락 중에 권선 층의 변위를 방지하기에 충분하므로 절연 구조의 장기적인 기계적 및 물리적 특성을 보장합니다.
| 아니요. | 목 | 단위 | 요구사항 | |||
| 1 | 베이스 필름 두께 | mm | 0.05±0.005 | 0.07±0.010 | 0.10±0.010 | |
| 2 | 인장강도 | Mpa | ≥150 | |||
| 3 | 단면 접착 | μm | 15~20 | |||
| 4 | 평방미터당 무게 | 단면 코팅 | g/cm2 | 76±2 | 102±2 | 144±2 |
| 양면 코팅 | 82±3 | 108±3 | 150±3 | |||
| 5 | 수축 | % | ≤3 | |||
| 6 | 전기적 강도 | V | ≥6000 | ≥7500 | ≥9000 | |
| 7 | 결합강도 | Kpa | ≥35 | |||
면책조항: 설명된 성능 수치, 매개변수 및 기능은 특정 테스트 조건에서의 일반적인 값이며 실제 적용에서는 다를 수 있습니다. 이는 모든 조건 하에서 성능에 대한 보증 또는 보증을 구성하지 않습니다. 사용자는 의도된 용도에 대한 제품의 적합성을 확인할 책임이 있습니다.
1. 다이아몬드 도트 폴리에스테르 필름은 최대 155℃의 온도를 견딜 수 있습니다.
2. 경화는 90℃±5℃에서 16시간 동안 수행됩니다. 또는 110℃±5℃에서 6시간 동안.
3.온도 25°C 이하의 건조하고 통풍이 잘되며 깨끗한 환경에 보관해야 하며, 고온 및 직사광선을 피해야 합니다.
4. 유통기한은 6개월입니다. 유통기한 이후 접착력 테스트를 거쳐 합격하면 제품을 계속 사용할 수 있습니다.
5.육불화황 계기용 변압기 및 변압기의 층간 및 턴-투-턴 절연에 주로 사용됩니다.
