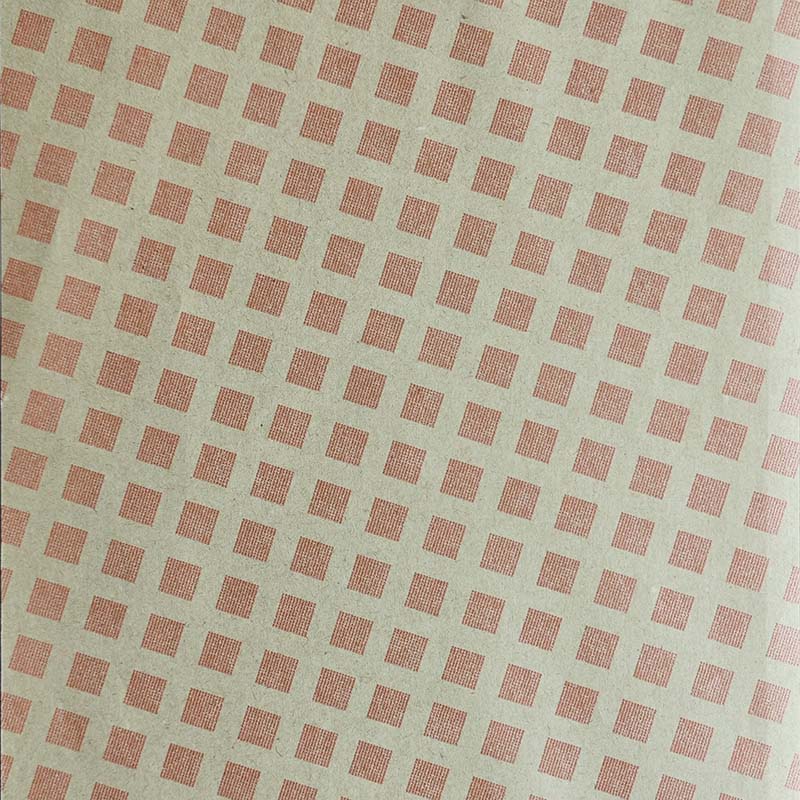

다이아몬드 점선 종이는 어디에 사용됩니까?

     다이아몬드 점선 종이 전기 절연 분야의 특수 소재입니다. 핵심 용도는 유침형 전력 변압기의 권선 절연 및 고정뿐 아니라 고전압 모터, 리액터, 변압기와 같은 전기 장비에도 사용됩니다.

1、 핵심 애플리케이션 시나리오(전력 변압기)

1. 권선 층/회전 사이의 절연(가장 중요)

       유침형 전력 변압기의 코일 레이어, 권선 및 섹션 사이의 절연에 사용되며, 서로 다른 전위의 도체를 분리하고 안정적인 전기 절연을 제공합니다.

       Lingge 도트 모양의 에폭시 코팅: 실온에서 달라붙지 않고 건조되면(약 90-125℃) 녹아 굳어지며 인접한 와인딩 레이어를 단단한 전체로 단단히 접착하고 단락 충격 및 레이어 간 변위에 저항합니다.

       포인트형 구조의 장점 : 변압기 오일의 완전한 침투, 내부가스의 원활한 배출, 코로나 및 부분방전 억제, 절연수명 및 신뢰성 향상.

2. 권선 끝과 리드선 사이의 절연

       코일 끝, 리드, 탭 절환기 및 기타 부품의 절연 및 고정에 사용되어 구조적 무결성을 강화하고 단락 전기 역학적 힘을 견뎌냅니다.

2, 기타 전기 장비 응용

       고전압 모터/발전기: 고정자 권선의 턴과 슬롯 사이의 절연, 코로나 방지 및 진동 방지 고정 재료로도 사용됩니다.

       리액터, 변압기, 유침 스위치: 권선 절연 및 구조적 결합, 유침, 고전압 및 진동 조건에 적합합니다.

       특수 케이블: 차폐 및 절연 층, 절연 강화로 사용되어 온도 저항과 기계적 안정성을 향상시킵니다.

3. 재료 및 선택 포인트

       기재: 전기 절연지(케이블 종이, 전화 종이, 고밀도 절연 판지).

       코팅: B급 변성 에폭시 수지, 다이아몬드 그리드 도트 코팅(단면/양면).

       두께 : 일반적으로 사용되는 0.08, 0.13, 0.18, 0.25, 0.35mm, 전압 레벨 및 절연 마진에 따라 선택됩니다.

       내열성 수준 : B 수준 (130 ℃), 오일 침지 장비의 장기간 작동 온도에 적합합니다.
