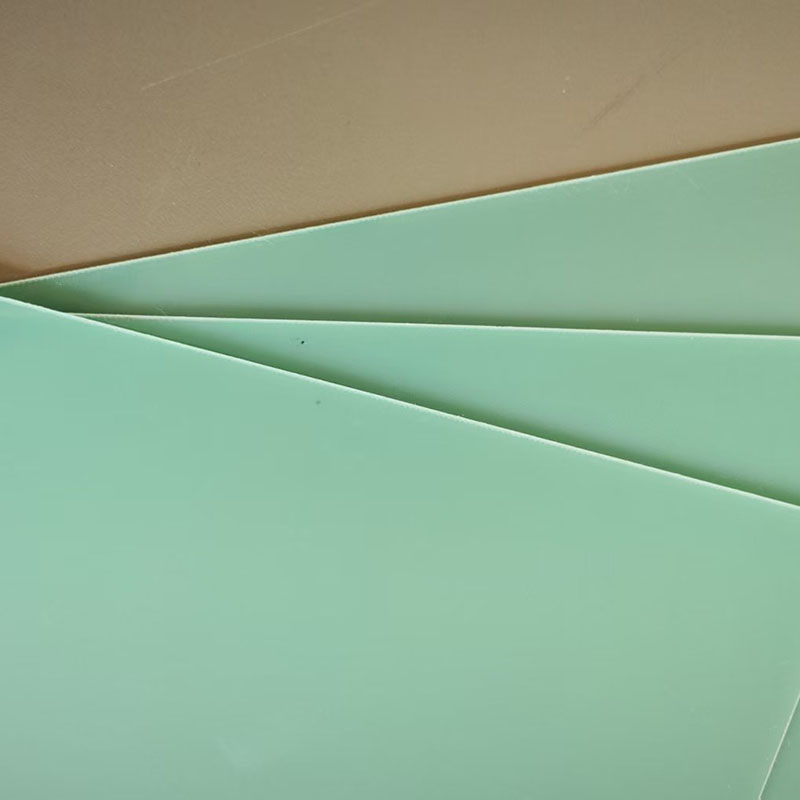

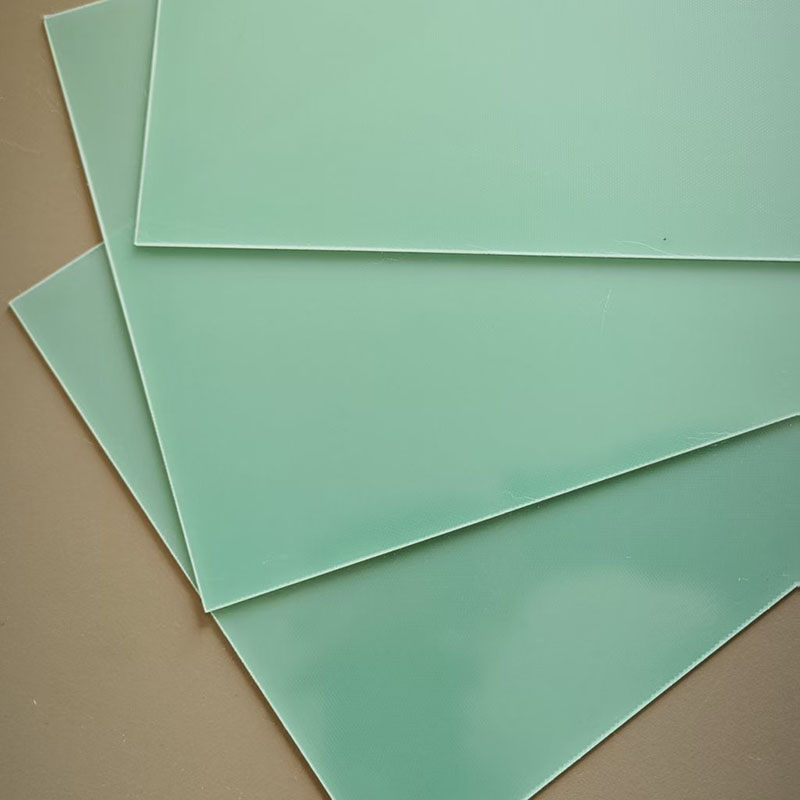

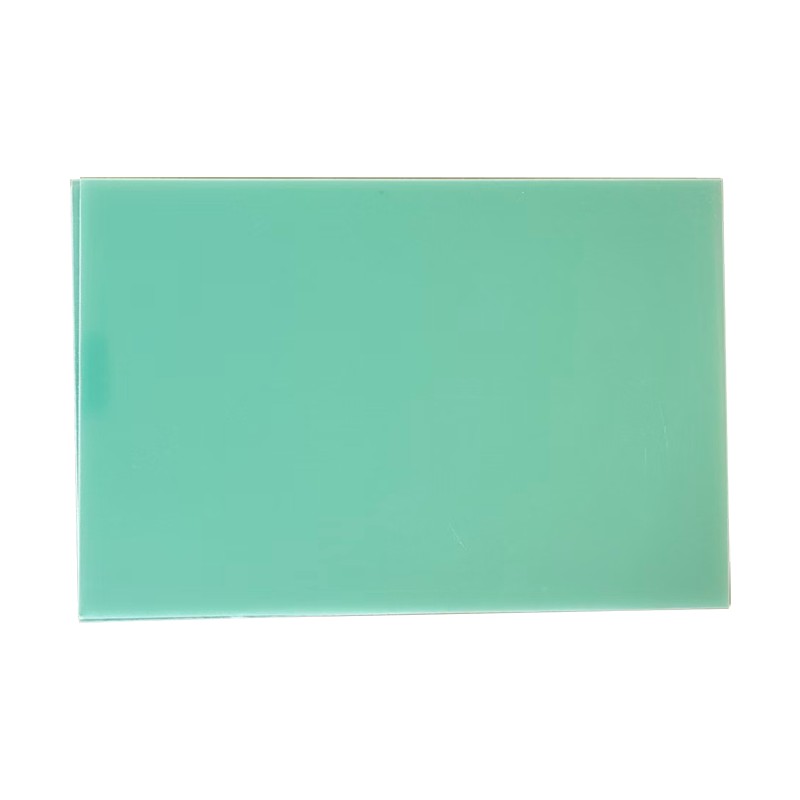

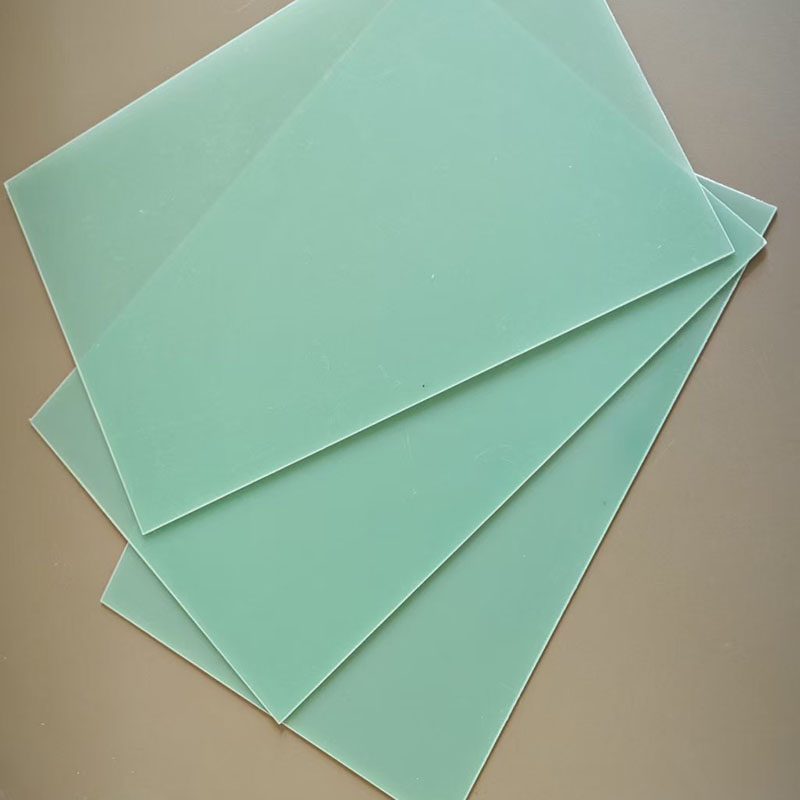

한야오공장에서 제공하는 전기절연 FR4 에폭시섬유유리시트는 전자등급 유리섬유포(E-Glass)에 접착제로 에폭시 수지를 함침시키고 열간압착하여 만든 복합적층재료입니다. 일반적으로 반투명~불투명 녹색(난연성 에폭시수지의 색상)이나 노란색, 파란색, 흰색 등의 색상도 있습니다. 표면은 매끄 럽습니다. FR4 에폭시 유리 섬유 보드는 기계적 특성, 유전 특성 및 열 안정성이 우수합니다.
유리섬유 천은 기계적 강도가 높아 굽힘이나 변형에 강하고 전자 부품에 대한 지지력과 고정력이 뛰어납니다. 다양한 환경 조건(예: 온도 및 습도 변화)에서 치수 변화가 최소화되어 회로 정확도를 보장합니다. FR-4 에폭시 보드는 고강도, 고절연성, 난연성, 내열성, 가공이 용이하고 저렴한 복합 엔지니어링 재료입니다. 이는 현대 전자 산업 전체를 지원하는 견고한 인쇄 회로 기판 제조에 사용되는 주요 재료입니다.
| 목 | 매개변수 이름 | 요구사항 | 시험방법 |
| 기계적 성질 | 밀도 | 1.80 - 1.90g/cm³ | - |
| 굽힘강도 | ≥ 400MPa | IPC-4101 / GB/T 4722 | |
| 인장강도 | ≥ 300MPa | IPC-4101 | |
| 탄성률 | ≥ 20GPa | - | |
| 푸아송비 | ~0.18 | - | |
| 열적 특성 | 장기간 내열성 | 130 - 150°C | - |
| 열변형온도 | ≥ 130°C | ASTM D648 | |
| 유리전이온도 | 130 - 180°C (Tg)중간 Tg: 135-150°C높은 Tg: 170-180°C | DSC / TMA | |
| 열분해 온도 | > 320°C(Td5%) | TGA | |
| 선형팽창계수 | 13~18ppm/°C(X-Y축)60~80ppm/°C(Z축) | IPC-TM-650 | |
| 열전도율 | 0.2 - 0.3W/(m·K) | ASTM C177 | |
| 전기적 특성 | 유전 강도 | ≥ 40kV/mm | ASTM D149 |
| 체적 저항률 | ≥ 101² MΩ·cm | ASTM D257 | |
| 표면저항 | ≥ 101² MΩ·cm | ASTM D257 | |
| 비유전율 | 4.2~4.8(1MHz/1GHz) | ASTM D150 | |
| 유전 손실 계수 | 0.015 - 0.025(1MHz/1GHz) | ASTM D150 | |
| 난연성 및 기타 특성 | 난연 등급 | UL 94 V-0 |
|
| 흡습성 | 0.1% - 0.2% (흡수 후 전기적 특성과 Tg가 감소합니다.) | ASTM D570 | |
| 내화학성 | 훌륭한 |
|
|
| 가공성 | 훌륭한 |
|
면책조항: 설명된 성능 수치, 매개변수 및 기능은 특정 테스트 조건에서의 일반적인 값이며 실제 적용에서는 다를 수 있습니다. 이는 모든 조건 하에서 성능에 대한 보증 또는 보증을 구성하지 않습니다. 사용자는 의도된 용도에 대한 제품의 적합성을 확인할 책임이 있습니다.
1. 전기 절연 FR4 에폭시 유리 섬유 시트는 최대 130 ℃의 온도를 견딜 수 있습니다.
2. 난연성은 UL 94-V0입니다.
3. 기계적 강도가 우수하며, 유리섬유직물은 매우 높은 강도와 치수 안정성을 제공하여 구조용 및 지지용 부품으로 적합합니다.
4. 절연 저항이 높고 체적 저항률이 높으며 표면 저항률이 높아 전류를 효과적으로 분리하고 단락을 방지할 수 있습니다.
5. 배전 캐비닛으로 사용되며 개폐 장치에는 모선 절연 파티션, 지지대, 아크 소화 그리드 또는 절연 파티션, 프레임 및 변압기 지지대가 포함됩니다.
